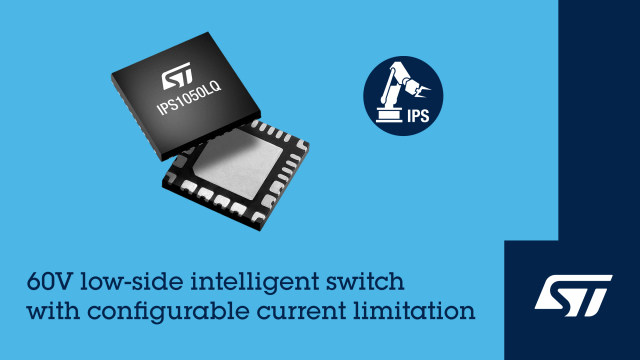

[디지털데일리 김문기기자] ST마이크로일렉트로닉스(ST)는 돌입전류를 자동으로 조정하는 지능형 로우사이드 전원 스위치 IC ‘IPS1050LQ’를 출시했다고 16일 밝혔다. 이 제품은 고정형 전류 제한을 제공하는 정적 모드와 높은 돌입전류를 안전하게 처리하는 동적 모드를 지원해, 산업 자동화 장비에서 다양한 부하를 유연하게 제어할 수 있다.

IPS1050LQ는 최대 65V의 출력단 정격 전압을 지원하며, PLC(Programmable Logic Controller), 공장 자동화 시스템, CNC 머신 등 산업 장비를 주요 적용 대상으로 한다. 정적 또는 동적 모드 선택과 동작 전류 한계를 설정할 수 있는 3개의 핀을 통해 총 8가지 전류 한계 값을 설정할 수 있다.

정적 모드에서는 외부 저항을 사용하거나 마이크로컨트롤러 또는 ASIC의 GPIO 포트를 통해 활성화 레벨과 임계값을 설정할 수 있다. 동적 모드는 한 개 이상의 핀에 커패시터를 연결해 선택하며, 이 경우 최대 25A의 초기 전류 한계를 설정해 돌입전류를 처리한다. 이후 전류 한계는 단계적으로 자동 감소해 목표 동작 전류 한계에 도달하며, 각 단계의 지속 시간은 커패시턴스 값에 따라 결정된다.

ST의 M0T5 VIPower 기술에 기반한 IPS1050LQ는 RDS(on) 25mΩ의 낮은 온저항을 제공한다. IEC 60947-5-1 규격의 DC-13 부하를 포함해 저항성, 정전 용량성, 유도성 부하에서 에너지 효율적인 스위칭을 지원한다. 액티브 클램핑 기능을 통해 턴오프 시 유도성 부하의 빠른 자기 소거를 구현하며, ▲저전압 ▲과전압 ▲과부하 ▲단락 ▲접지 분리 ▲Vcc 분리 ▲과온 보호 등 다양한 안전 기능과 전용 과온 지시 핀을 내장했다.

개발자는 STM32 누클레오(Nucleo) 개발 보드용 X-NUCLEO-DOL10A1 확장 카드를 통해 IPS1050LQ의 진단 및 구동 기능을 평가할 수 있으며, 여러 카드를 적층해 다중 채널 모듈 구성도 테스트할 수 있다.

IPS1050LQ는 6mm×6mm QFN32L 패키지로 생산 중이며, 가격은 1,000개 구매 시 개당 2.19달러부터 시작한다.
